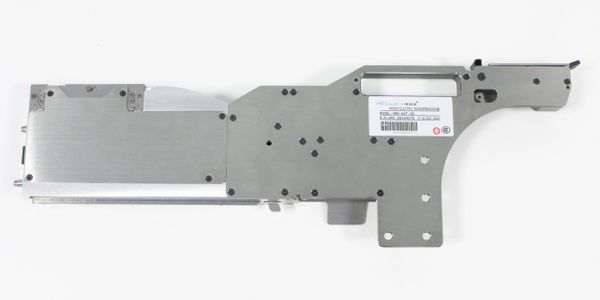

FEEDER料槍標籤供料器

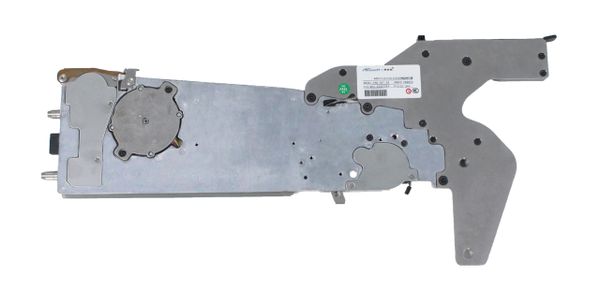

步進馬達取代傳統供料器的氣缸驅動，精密銅製齒輪代替機械的連桿傳動。

通過14PIN快插連接器，連接24V安全電源且經由IO通訊信號，接受指令信號控制FEEDER工作。

ARD-NXT-08 / 12 / 16 / 24 / 32 / 44 / 56 / 72 / 88 / 104 / 118

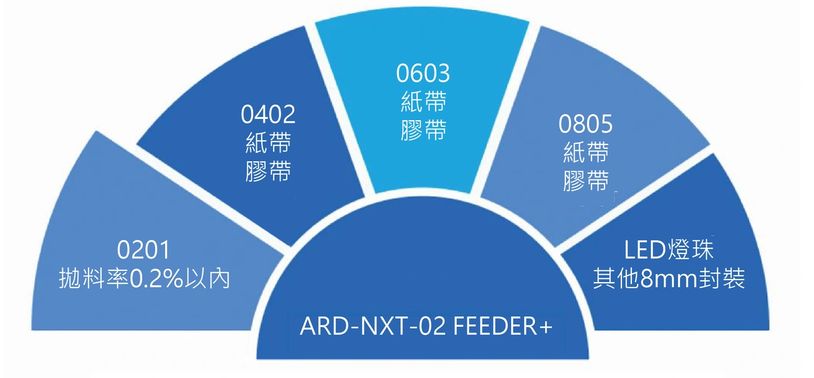

• SMT物料型號範圍廣。8mm兼容紙帶/膠帶兩種封裝方式，1mm/2mm/4mm步距一鍵切換。
• 一支AREED8mm電動料槍替代原有三支8mm FEEDER使用。
• 一支AREED12mm電動料槍替代12mm和16mm兩種規格供料器使用。

• 步進馬達運行較氣缸推動振幅小，減少因振動產生的物料偏移。
• 高精度進料齒輪配以高精度步進馬達，確保每一次送料都準確無誤。

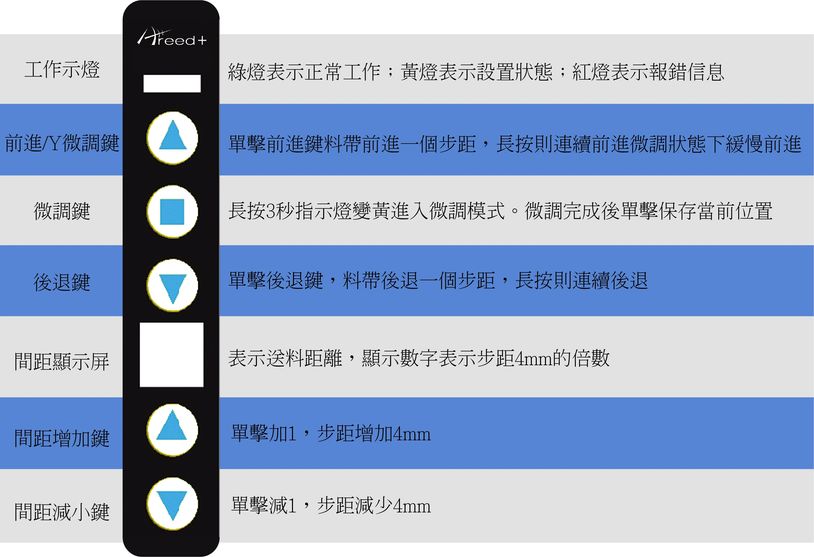

•   1mm / 2mm / 4mm步距一鍵切換。
• 一支AREED 8mm電動飛達替代原有三支8mm 供料器使用。
• 一支AREED12mm飛達可以替代12mm和16mm兩種規格飛達使用。

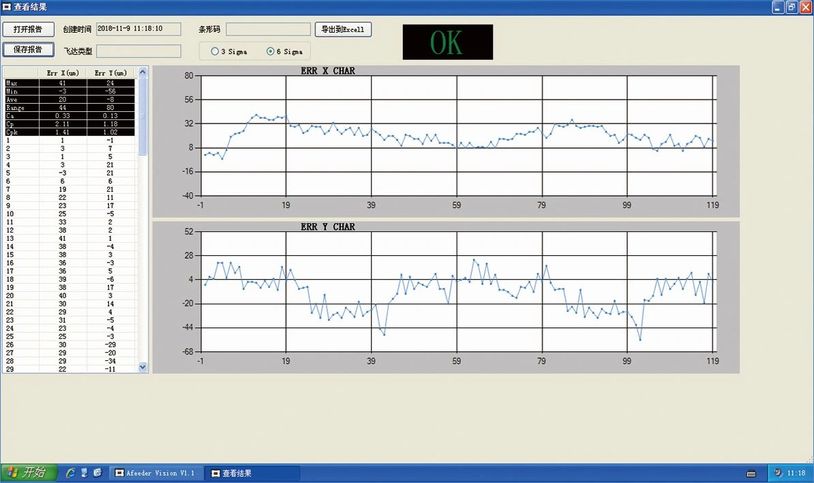

• 自主研發FEEDER校正儀可抓取每一次送料的X/Y坐標數值，計算出CA/CP和CPK數值判斷每支FEEDER供料精度的一致性。

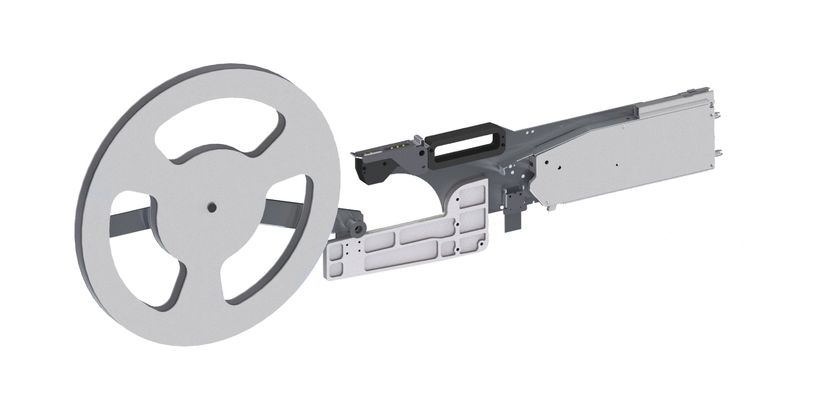

• 供料速度：歐姆龍光柵傳感器快速感應機器信號，自主開發控制主板軟體算法更科學合理，步進馬達配上加速齒輪，FEEDER供料速度超出貼片機取料極限。

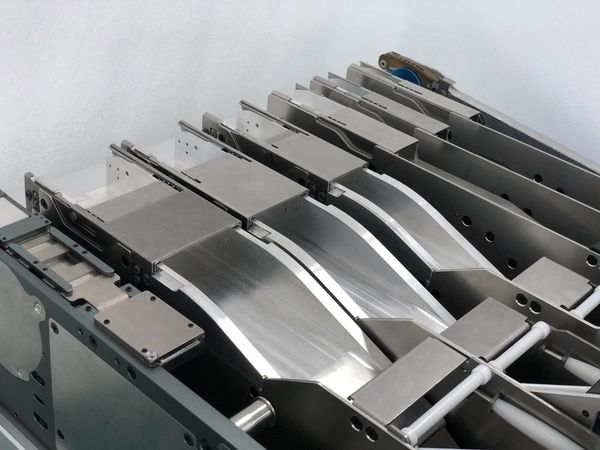

• 換線速度：正上方剝帶，自帶覆膜儲藏室；批量換線無需拆卸飛達，料滿自動開倉提醒，真正意義上實現不停機換料功能，換線效率可以提高三倍以上。

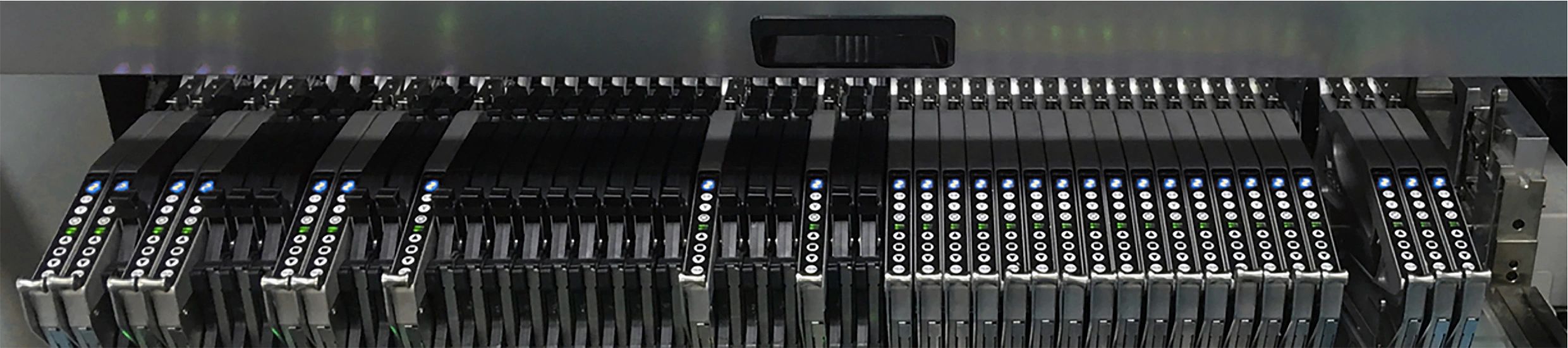

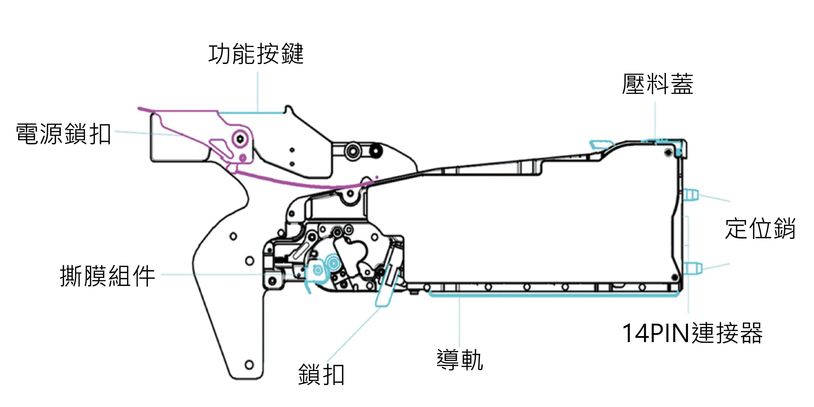

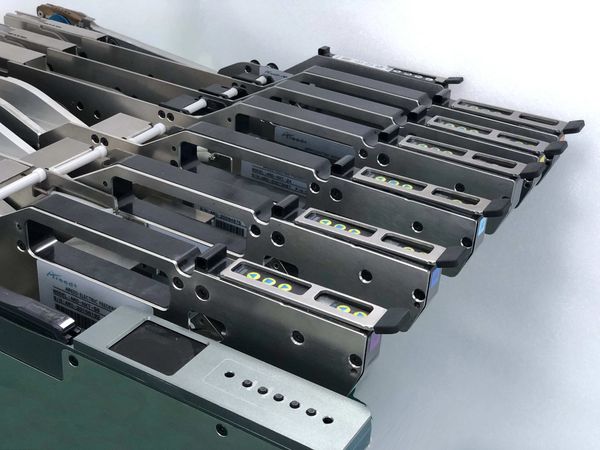

• 適用於市面上NXT FEEDER平台設備。T型導軌設計易於上下供料器，尾部鎖扣定位精準。
• 專用14PIN連接器母頭，NXT FEEDER平台提供電源並建立通訊連接。
• 支援供料器將錯誤信息回饋至NXT FEEDER平台。
• 支援編帶供料器，標籤供料器和插件供料器多種混用。

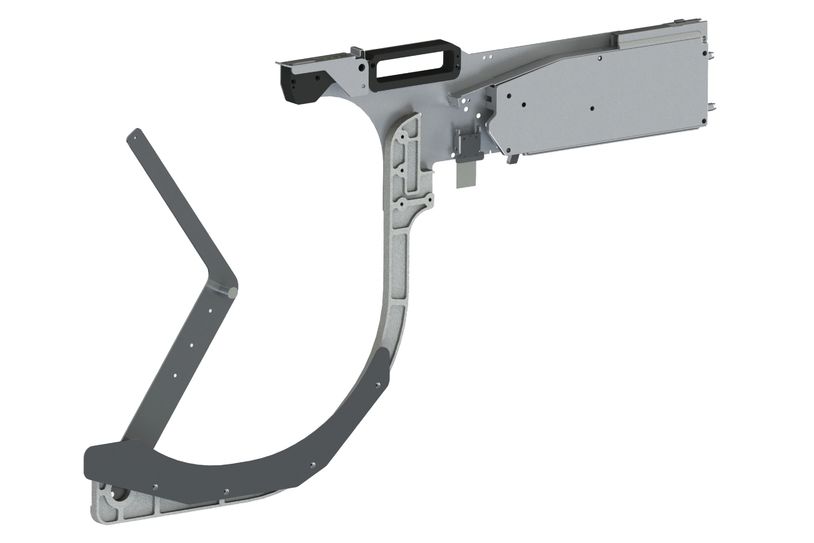

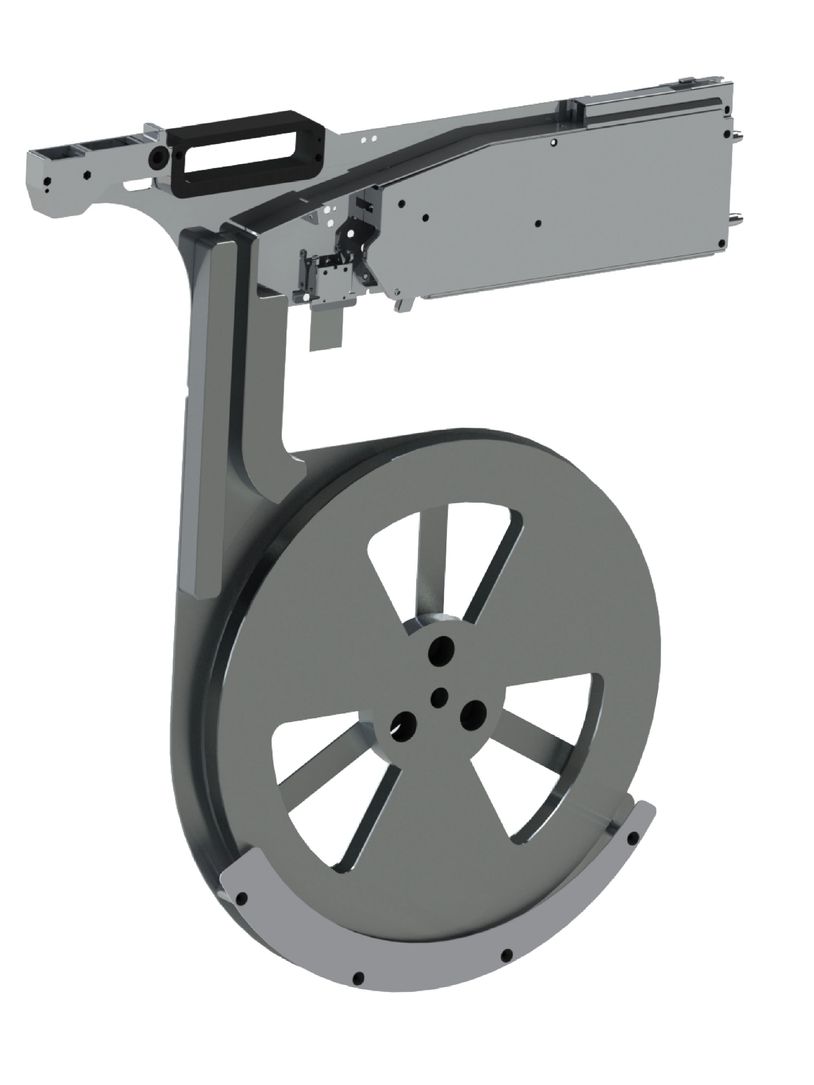

  正下方掛料支架

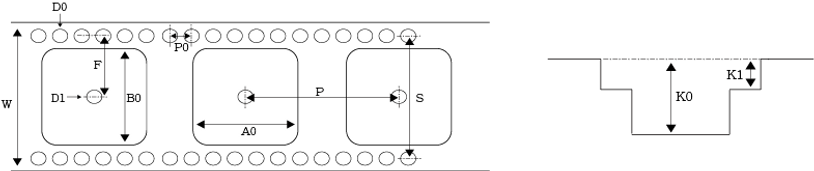

• <S> 上排孔中心到上排孔中心的距離
• <F> 上排孔的中心到B0中心的距離
• 常見料帶寬F值對應如下：12mm = > 5.5mm / 16mm = > 7.5mm / 24mm = > 11.5mm /

32mm = > 14.2mm / 44mm = > 20.2mm / 56mm = > 26.2mm / 72mm = > 34.2mm

• <P> 指相鄰兩成型槽A0中心到A0中心的距離
• <T> 指料帶厚度
• <W> 指料帶寬度
• <A0> 一般是成型槽左右最寬面長度 (特殊產品A0位置不同，依圖面)
• <B0> 一般是成型槽上下最寬面長度 (特殊產品B0位置不同，依圖面)
• <D0> 指上排孔圓的直徑
• <D1> 指中孔圓的直徑
• <P0>上排孔相鄰兩圓中心到中心的距離
• <P2> A0的中心到上排孔左右兩圓任一圓中心的距離
• <K0> 成型槽的最底部到成型槽表面的距離
